普通超低水泥耐火澆注料系指除鐵鉤耐火澆注料之外的超低水泥耐火澆注料，主要品種有黏土質(zhì)、高鋁質(zhì)、莫來(lái)石質(zhì)、鋁鎂質(zhì)和剛玉質(zhì)等。該類耐火澆注料，由于骨粉料、超微粉和外加劑的品種及其用量不同，其性能也有區(qū)別。
普通超低水泥耐火澆注料也是高級(jí)的耐火澆注料，因此應(yīng)選擇優(yōu)質(zhì)的原材料作耐火骨料和粉料。
鋁酸鈣水泥品種不，CaO含量也不同。因此，應(yīng)根據(jù)水泥品種，確定最佳用量，以保證超低水泥耐火澆注料的性能，同時(shí)CaO含量應(yīng)在0.2%~1.0%之間。
超低水泥耐火澆注料用的超微粉，一般為活性SiO2粉、α-Al2O3和Cr2O3粉，用量為3%~9%，其外加劑主要有三聚磷酸鈉，六偏磷酸鈉、萘磺酸鹽甲醛縮合物和聚氰胺類縮合物等，用量為0.15%~0.80%。
超低水泥耐火澆注料的水用量為4%~7%。成型后的試樣，自然養(yǎng)護(hù)，不得淋水。養(yǎng)護(hù)到期后，檢驗(yàn)?zāi)蛪簭?qiáng)度，一般為6~15MPa。烘干后進(jìn)行各種性能檢驗(yàn)，其結(jié)果見(jiàn)表1-1,。表中鋁鎂質(zhì)耐火澆注料的MgO含量，一般為9%~16%。該料主要用于中、小型鋼包上，使用壽命為50~120次，有代替水玻璃鋁鎂質(zhì)耐火澆注料的趨勢(shì)。

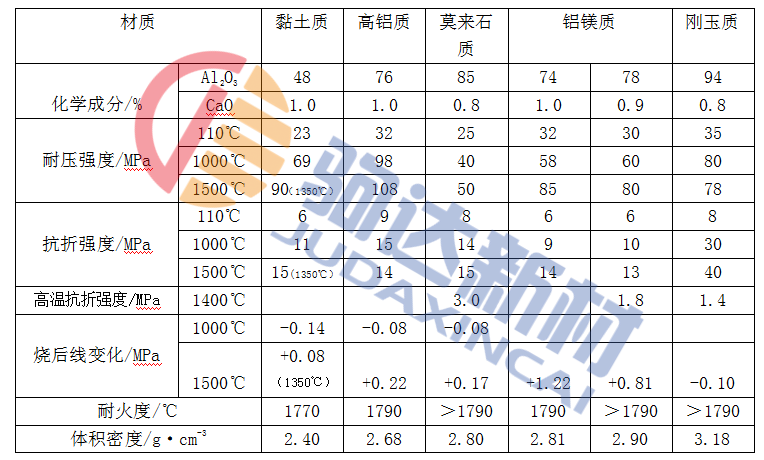

表1-1 普通超低水泥澆注料的主要性能
從表1-1中看出，超低水泥耐火澆注料的耐火度≥1770℃，1500℃燒后線變化為-0.10%~+1.22%;其烘干耐壓強(qiáng)度為23~35MPa。隨著加熱溫度的升高，強(qiáng)度則不斷增大，1500℃燒后耐壓強(qiáng)度為50~108MPa。這說(shuō)明，該類耐火澆注料是致密高強(qiáng)型的耐火澆注料。
剛玉質(zhì)超低水泥耐火澆注料的巖相鑒定證明，其基質(zhì)中的物相主要為莫來(lái)石和剛玉，還有少量的鈣長(zhǎng)石等。莫來(lái)石相呈柱狀，交錯(cuò)連接在一起。由于基質(zhì)中有莫來(lái)石礦物的生成，因此其力學(xué)強(qiáng)度由較大的提高，對(duì)其他性能的改善也是有利的。
