高鋁自流耐火澆注料亦稱(chēng)無(wú)振動(dòng)式澆注料，不僅具有與低水泥，超低水泥澆注料相近的使用性能，而且由于其具有流變學(xué)的特征，因而在無(wú)外力作用下即可流動(dòng)和脫氣，與澆注料相比，具有自流、自平、施工體表面平整，可泵性、施工時(shí)間短、無(wú)噪音和勞動(dòng)強(qiáng)度低等特點(diǎn)，特別適用于泵送施工和薄層及多拱形地方使用，因而近年在國(guó)內(nèi)外不斷受到重視且使用范圍不斷推廣。在水泥行業(yè)。冶金行業(yè)、有色冶金工業(yè)中、如作為中間包的永久襯、高鋁底面以下部位，二次冶煉CAS-OB活動(dòng)煙罩內(nèi)襯，鑄鐵用槽式感應(yīng)保溫層，民用焚燒爐爐襯等，則使用效果非常好。
目前國(guó)內(nèi)自流澆注料一般所用的原料為致密剛玉、板狀剛玉等，成本較高，使用領(lǐng)域有限。國(guó)內(nèi)這一技術(shù)起步不久。為推廣自流澆注料這一新技術(shù)，降低生產(chǎn)成本。采用高鋁礬土為主要原料，研究諸因素對(duì)自流值、力學(xué)性能等的影響。
高鋁自流耐火澆注料采用原料為本地一級(jí)高鋁礬土熟料、剛玉細(xì)粉、a—AL2O3微粉、SiO2微粉、CA-70、CA-80水泥。 a—AL2O3微粉粒度分布為小于1μm占30%~40%，（1~2）μm占40%~50%，大于2μm占10%~20%：SiO2微粉的比表面積為17.4㎡/m，平均粒徑為0.16μm剛玉細(xì)粉的粒度分布為：小于3μm 占8%（3~15）μm占45%（15~30）μm占25%，（30~45）μm占10%，大于45μm占12%。

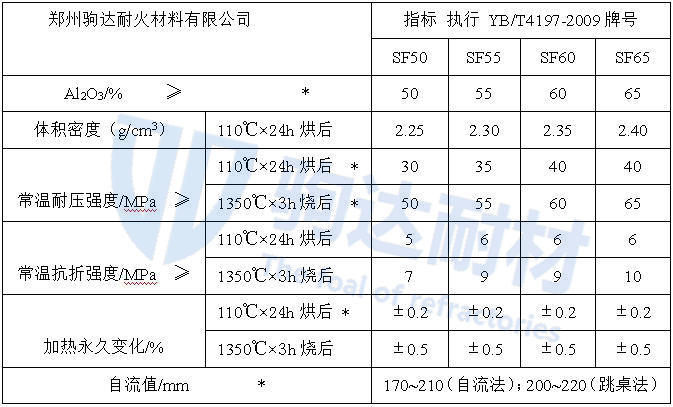

高鋁自流耐火澆注料一般在混料設(shè)備中，濕混時(shí)間以6min左右為宜，剛玉細(xì)粉雖影響自流料的流動(dòng)性能，但可提高自流澆注料中基質(zhì)的耐火性能，可適當(dāng)加入。高鋁自流澆注料中超細(xì)粉的加入量不易過(guò)多或過(guò)少，一般加入量在7%~9%為最佳，減水劑需要單獨(dú)加入，更能提高高鋁自流澆注料的流動(dòng)性能和力學(xué)性能，加入量應(yīng)控制在最佳范圍之內(nèi)。
