無水磷酸二氫鋁為無色六角板狀晶體，吸濕性強，密度為2.135g/ml，易溶于水。50%磷酸二氫鋁溶液：PH值約為2.0，密度1.47~1.48g/ml，呈粘稠狀液體，凍結(jié)溫度為-22℃，但稀釋后的溶液凍結(jié)點升高，加水量1倍時凍結(jié)點為-7℃，加水量為5倍時凍結(jié)點為-1℃。常溫下加20倍水稀釋時，生成水合磷酸鋁、倍半磷酸鋁和磷酸。
磷酸二氫鋁在長期貯存時（0.33＜AL2O3/P2O5＜1）或自然蒸發(fā)（0.17＜AL2O3/P2O5＜0.4），易轉(zhuǎn)化為倍半磷酸鋁[ALH3（PO4）2]。此外，磷酸二氫鋁還易于K、Na、AL、Fe等的氧化物反應(yīng)。因此，往往需要加入可溶性絡(luò)合陰離子，使之與AL3+形成穩(wěn)定絡(luò)合物，抑制其反應(yīng)。

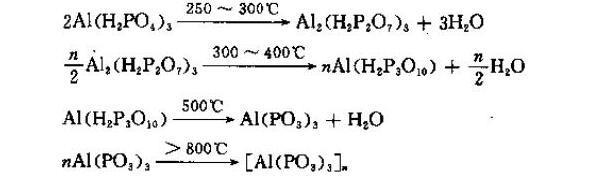

在加熱過程中，磷酸二氫鋁發(fā)生脫水、縮聚反應(yīng)，其反應(yīng)式如下：
磷酸二氫鋁被加熱至約800℃時，逐步脫去結(jié)構(gòu)水，并縮合，最終縮聚生成聚偏磷酸鋁。若溫度進(jìn)一步上升，聚偏磷酸鋁分解為ALPO4和P2O5，P2O5再與AL2O3反應(yīng)生成磷酸鋁，使磷酸二氫鋁結(jié)合的材料在高溫下獲得相當(dāng)高的強度。在脫水、縮聚的反應(yīng)過程中，硬化體的強度隨之持續(xù)增長。
