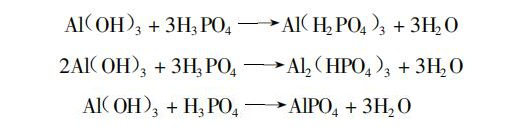

磷酸鋁是不定形耐火材料中應用較為廣泛的一種磷酸鹽結合劑。磷酸鋁是由氫氧化鋁與正磷酸反應而制得的，反應時由于中和程度不同分別有磷酸二氫鋁，磷酸氫鋁和正磷酸鋁等三種不同產物，其反應式如下：
三種產物的混合物在水中的溶解度情況。其中磷酸二氫鋁溶解度最大，具有正常的膠凝性質，實踐中都希望磷酸鋁溶液有較多的磷酸二氫鋁。在磷酸二氫鋁的情況下，AL2O3/P2O5之比為0.33，實際上以此比例混合反應后并不是純的磷酸二氫鋁，而是存在AL2O3/P2O5比為0.3 和 0.35的兩種混合物，當AL2O3/P2O5＜0.33時，溶液中存在的化合物為［H3PO4+AL（H2PO4）3］當AL2O3/P2O5＞0.33時，溶液中存在的化合物為 其中除AL（H2PO4）外，絡合物為沉淀，也是磷酸二氫鋁變濁的原因。
磷酸二氫鋁干粉在水中同樣有很好的溶解度，因此用干粉磷酸二氫鋁作不定形耐火材料結合劑在許多情況下都是較為方便的。這種粉末是將磷酸二氫鋁溶液在常溫下真空蒸發，然后在空氣中在95℃左右蒸發制得，工業上則用噴霧干燥器制取。
磷酸二氫鋁的水溶液為無色透明液體，PH2.0~3.0；50%濃度的磷酸二氫鋁溶液PH=2.0比重1.47~1.48，熔點22℃。如果磷酸二氫鋁濃度太低（如水：磷酸二氫鋁=20:1時），溶液變得不穩定，發生分解反應。
磷酸二氫鋁的主要成分為AL（H2PO4）3，它在常溫下溶于水，與耐火材料混合后只要不存在促凝劑，這種混合料即可在長時間內保持可塑性，做成的制品一般不硬化，加入3.8%的磷酸二氫鋁施工性能隨時間變化。我們看到，即使長時間放置其流動性也是較高的。這樣做成的試樣不加熱是沒有強度的，將材料成型后存放在模內，從外邊單面烘烤強度變化也不大，只在有60~90℃下試佯和模具放入干燥箱中，全面干燥時，強度才會隨時間而增加，當成型后的制品加熱到一定溫度后，磷酸二氫鋁即變成焦磷酸二氫鋁和偏磷酸鋁，并隨之發生聚合反應。
在400~500℃以上的溫度下形成的偏磷酸鋁聚合物AL（PO3）3，隨著聚合程度的提高，使得不定形耐火材料形成較強的粘結，獲得強度，偏磷酸鋁發生聚合的同時也分解出部分P2O5而形成具有空間結構的ALPO4。分解出來的P2O5還與耐火材料中的AL2O3反應形成ALPO4，這種ALPO4的生成同樣有利于不定形耐火材料強度的提高。磷酸二氫鋁的加熱變化過程
